6000 W ултразвукова машина за точково заваряване

Модел:TOB-USW-6000W
Ултразвуковата машина за точково заваряване с призматични клетки TOB-USW-6000W се използва за многослойни фолиа с многослойно заваряване на пластини с процес на подреждане, подходяща е както за анод, така и за катод.

Изпрати запитване

Чат сега

представяне на продукта

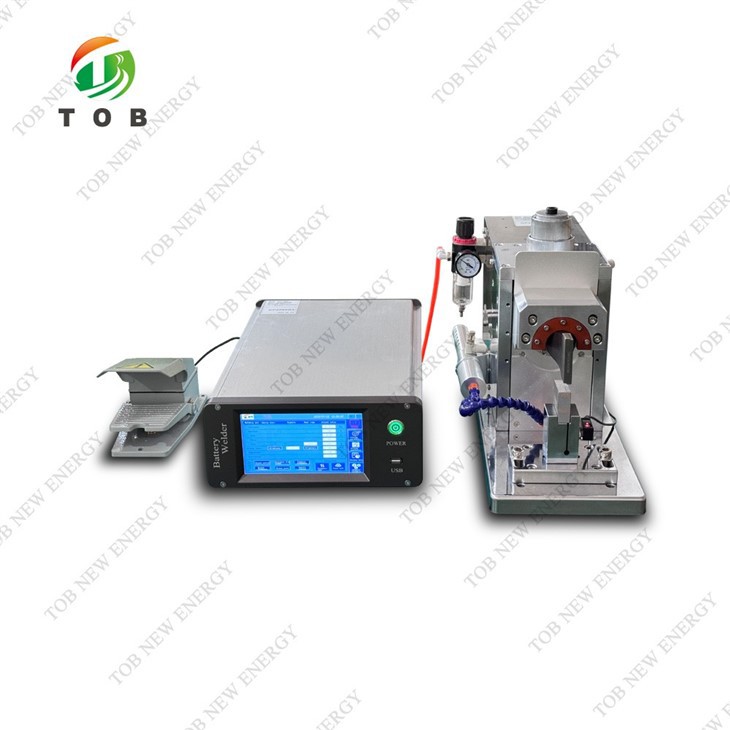

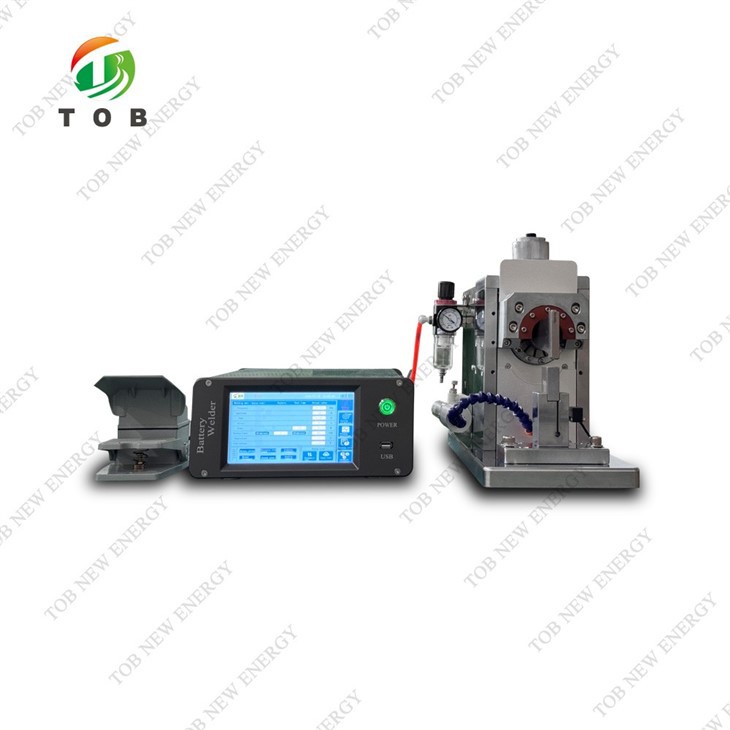

6000 W ултразвукова машина за точково заваряване за призматична клетка

Спецификация

Ултразвуковата машина за точково заваряване с призматични клетки TOB-USW-6000W се използва за многослойни фолиа с многослойно заваряване на пластини с процес на подреждане, подходяща е както за анод, така и за катод.

Елемент	Име
1．Материал на субстрата	Заварка на медна ламарина с медна ламарина Дебелина на медния лист 0,5-1 мм Еднослойна заварка с един слой
1.2+1.2 mm заваряване	0.5+0.5 mm заваряване
2. Режим на заваряване
2.1 Зона на заваряване	(6-8) мм *(6-8) мм
2.2 Време за заваряване	В рамките на 0,2S/пъти
2.3 Налягане	0-1MPa, регулируем
2.4 Време	0-60S, регулируем
2.5 Живот на заваръчната глава	Катод По-голям или равен на 500 000 пъти Анод По-голям или равен на 160 000 пъти

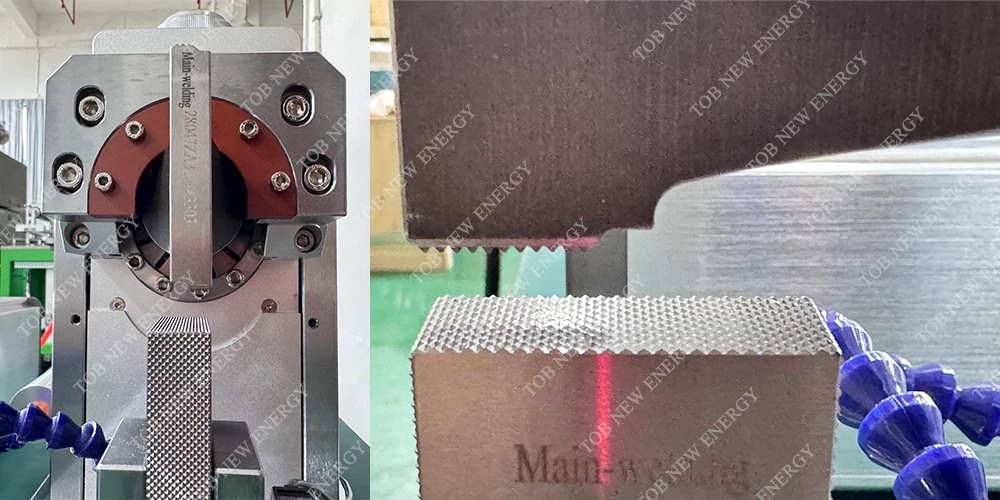

3. Стандартна глава за заваряване
3.1 Материал на заваръчната глава	Вносна високоскоростна стомана
3.2 Спойки високо	По-голяма или равна на 0,2 mm
3.3 Количество заваръчна повърхност в една заваръчна глава	2 бр или 4 бр
3.4 Диапазон на регулиране на амплитудата	3~10um
4．Преобразувател
4.1 Разликата в честотата между преобразувателите	По-малко или равно на 400Hz
4.2 Разликата в импеданса между преобразувателите	По-малко или равно на 4Ω
4.3 Разлика в капацитета между преобразувателите	По-малко или равно на 400PF
4.4 Изолационно съпротивление на трансдюсера спрямо външната обвивка	По-голямо или равно на 30 MΩ
4.5 Допустима мощност	Изходна мощност По-голяма или равна на 800 W

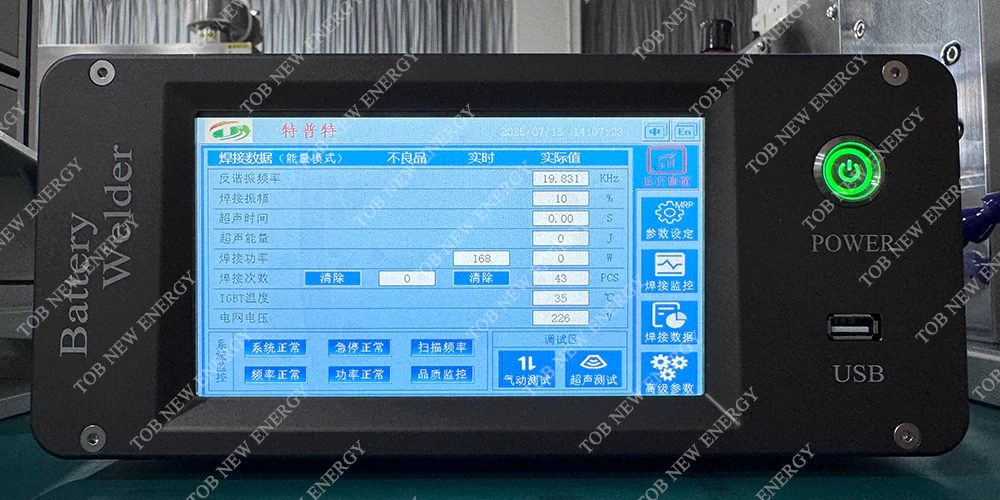

5.Ултразвуков генератор
5.1 Режим на честотен контрол	Автоматично проследяване на честотата
5.2 Функция с постоянна амплитуда	Импулсно захранване Постоянно напрежение постоянен ток
5.3 Безстепенно регулиране на амплитудата	Безстепенно регулиране
5.4 Схеми	Интелигентна цифрова схема, усъвършенствана система за централна обработка на CPU, с енергиен режим, режим на мощност, режим на време, автоматично проследяване на честотата, алармени функции за горна и долна граница на контрол на качеството.

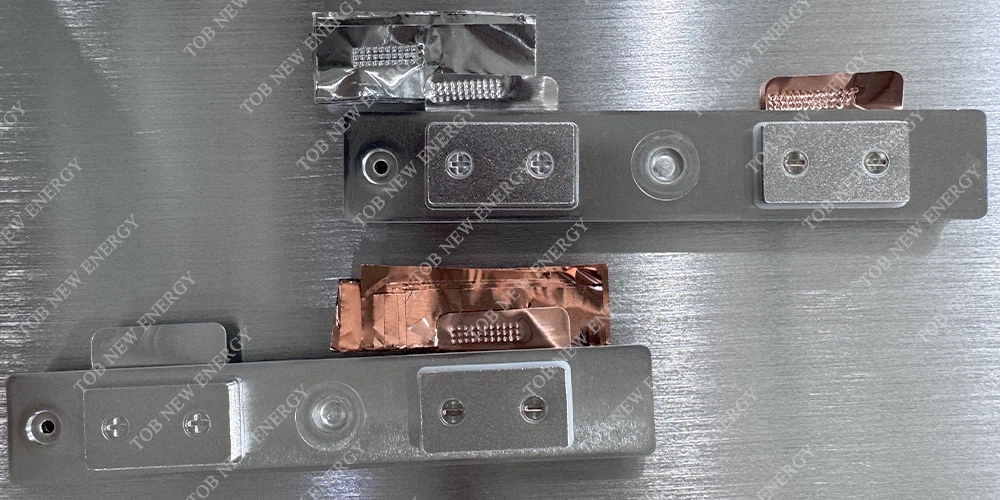

6. Резултат от заваряване
6.1 Външен вид	Без виртуално заваряване, без проникване на заваряване, без изтичане, здраво заваряване, пълни и чисти споени съединения, повреда, разкъсано фолио 80% остатък върху TAB.
6.2 Якост на опън при заваряване	По-голямо или равно на 25N
6.3 Степен на преминаване на продукта	По-голямо или равно на 99,8% (съгласно Материалът е квалифициран)
7. Проектиран живот на оборудването	8~10 години

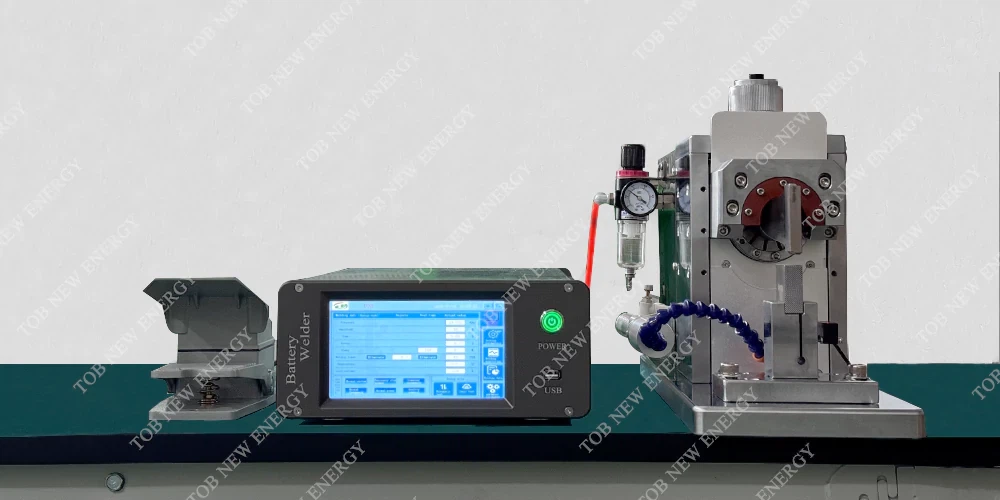

Компоненти на оборудването

Принцип на работа на оборудването: Преобразувателят преобразува високо{0}}мощния трептящ сигнал със свръхзвукова честота в механична енергия със съответната честота и го прилага към интерфейса на металния лист, който трябва да бъде стопен, така че металният лист да се нагрее незабавно и след това частиците в металната решетка да се стартират, така че молекулите в металния лист да се слеят заедно чрез взаимно проникване.

Компоненти на оборудването: Машината за заваряване на метал се състои главно от ултразвуков генератор, преобразувател, матрица, пневматични части, рамка и т.н.

Модел

Ултразвукова честота

Ултразвукова мощност

Въздушно налягане

Време за заваряване

Напрежение

Тегло

TOB-USW-6000W

20KHz

6000W

По-голямо или равно на 0,6MPa 80L/min

В рамките на 0,2S
