Автоматична сушилня с висок вакуум

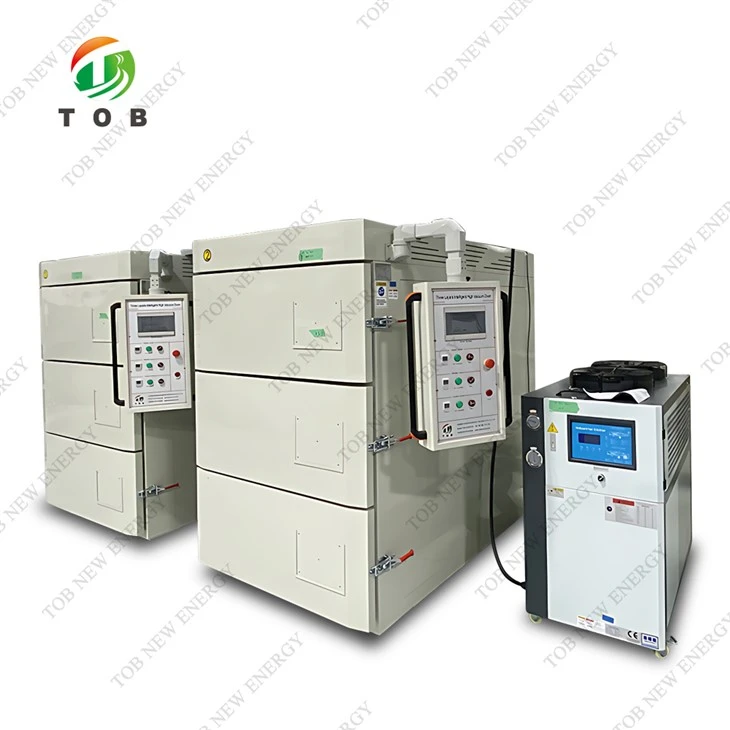

Високовакуумна трислойна автоматична сушилня за литиево-йонна батерия





Тази високовакуумна сушилня TOB-GZK03-D1 се използва за литиево-йонни батерийни клетки и сушене на електродни материали.

В сравнение с конвенционалната фурна, тя има предимствата на стабилна производителност, висок вакуум, кратко време за печене, добър дехидратиращ и изсушаващ ефект, добро задържане на налягането и т.н. Комбинира се със специален модул за висок вакуум и охладителна система, за да образува независима единица за печене, който замества конвенционалната фурна.



Принцип на работа

Всяка машина може да работи в непрекъснат цикъл; Основен процес: Отворете вратата и поставете клетката или електрода във фурната и след това задайте времето за нагряване, времето за вакуум и времето за азот. Системата автоматично ще завърши отоплението и редовната вентилация според зададените времеви параметри, за да завърши процеса на сушене.



Характеристика на продукта

Дизайн с висок вакуум	Вътрешната кухина е направена чрез стандартен процес на заваряване на съд под налягане, с високо задържане на вакуум, дълъг експлоатационен живот и без деформация
Стабилна температурна равномерност	Еднородността при постоянна температура е ±2 градуса
Разумен дизайн на пространството	Размерът на вътрешната кухина може да бъде проектиран според размера на батерията на клиента, за да се подобри ефективността на използване на пространството
Прецизност на контрола на температурата	Контрол на температурата с помощта на тиристорен SSR плюс PID режим, малка термична инерция, добър ефект на контрол на температурата
Режим на отопление	Горещият въздух се използва за циркулация извън и вътре в кухината, така че температурата вътре и извън кухината на пещта да е постоянна, а след това чрез топлинно излъчване и пренос на топлина, така че да се осигури равномерност на температурата на кухината. При охлаждане нагревателната тръба е затворена, топлината вътре се отнема чрез циркулацията на вятъра и скоростта на охлаждане се ускорява
Шест защити за безопасност	Осигурете безопасност при работа и надеждност на продукта
Автоматично програмно управление	PLC програма за управление на нагряване, вакуумно изпомпване, инжектиране на азот, ръчна/автоматична работа може да се превключва, автоматично загряване на времето; Просто задайте времето за нагряване, времето за вакуумиране, времето за азот, програмата автоматично завършва процеса на печене и вентилация
Интериорът възприема принципа на двоен въздуховод	Тази функция решава проблема с бавното нагряване на клетката на батерията във високия вакуум и проблема с ниската температура на стъклената врата, така че да се постигне добра равномерност на бързото нагряване.





Структура на кутията на фурната

Размер на вътрешната кухина	H350mm * W850mm * D1250mm% ef% bc% 88 * 3 PCS% ef% bc% 89 (Може да се персонализира според изискванията на клиента)
Габаритни размери	H2030mm*W1480mm (Включва контролна електрическа кутия)* D2050mm
Материал на черупката	A3 студено валцована стоманена плоча, обработка на боя за печене, цвят е черен, бял и червен
Интериорен материал	Промишлена дъска за изтегляне на тел от неръждаема стомана, дебелина: 50mm
Начин на отворена врата	Единична врата
Вътрешен уплътнителен пръстен	Отворена форма за отливка О-пръстен от силиконов каучук, устойчив на висока температура и корозия
Режим на управление	Режим на автоматично управление на PLC, работа със сензорен екран
Места за пълнене с вакуум и азот и спецификации на интерфейса	Позицията на интерфейса е в задната част на устройството; Вакуумният интерфейс е KF40, а интерфейсът за сух въздух е ￠12 mm интерфейс за въздушна тръба





Контрол на вакуум и температура

Степен на вакуум	Степен на вакуум на кухина без натоварване По-малка или равна на 10Pa, степен на вакуум на кухина на пълно натоварване: 50Pa -- 100Pa, изтичане на въздух за 24 часа По-малка или равна на 500Pa
Метод на нагряване	Приемете вътрешен и външен двоен циркулационен вятър, вътрешен и външен двоен източник на топлина, режим на отопление с двоен контрол чрез топлинно излъчване, топлинна проводимост, електрическо управление на отоплението
Външна отоплителна конструкция	U тип циркулиращ въздух, ляво извеждане на въздуха, всмукване на въздух отдясно, изпускане от горната и долната страна, за постигане на постоянна температура
Вътрешна отоплителна конструкция	Възприет е двуканален принцип
Основен контрол на температурата на отопление	Точност на контрол на температурата в рамките на ±0.5 градуса
температура грешка в кутията	±2 градуса （Празна кутия, състояние на постоянна температура）;±4 градуса （Пълно натоварване, постоянна температура）
Температурен диапазон	Стайна температура плюс 10 градуса ~120 градуса
Скорост на повишаване на температурата	Стайна температура ~85 градуса По-малко или равно на 30 минути (атмосферно налягане, състояние на празен ход, времето за достигане на зададената температура на инструмента) време за стабилност на температурата в пещта 60 минути (празна); минути при стайна температура ~85 градуса По-малко или равно на 45 (състояние на пълно натоварване, времето за достигане на зададената температура на инструмента) Време за стабилизиране на температурата в пещта 80-100 минути (пълно натоварване);
Повишаване на температурата състояние	Стайната температура се повишава до зададената стойност в състояние на крива, след постоянна температура в състояние на права линия
Начин на охлаждане	Системата за студен въздух е свързана с външния въздуховод, а охлаждането се извършва последователно от външния въздуховод на вътрешната обшивка. Вътрешността се охлажда последователно с вакуумен азот
Време за охлаждане	По-малко или равно на 95 минути (празна кутия, 100 градуса ~55 градуса, откриване на клетка), време за тест при пълно натоварване ≈100 минути (размерът на батерията зависи от капацитета)
Повърхност на кутията температура	Температурата в пещта е 150 градуса, а повърхността температурата е по-малка или равна на стайната температура плюс 15 градуса
Всеки слой работи независимо	Загряване, вакуумирайте го, напълнете го с азот



Състав на системата

- Частта на тялото се състои главно от конструкция от ламарина, отоплителна система, циркулационна система за взривяване, софтуерна система за управление и др.

- Допълнителната охладителна система се състои главно от вентили за обмен на охлаждане, охлаждащи тръбопроводи и вентилатори с високо налягане за охлаждане на кухината от външната страна на работното помещение;

- Допълнителната охладителна система се споделя от три камери, които се управляват независимо от клапани;

- вакуумна система, вакуумна тръбна композиция



Защита на сигурността

1. Защита от прегряване на кухината, когато прегряването автоматично изключва захранването;

2. Защита от свръхток и късо съединение на електрическа нагревателна тръба;

3. Вътрешен циркулационен вентилатор срещу пренапрежение и защита от късо съединение;

4. Система за контрол над ток и защита от късо съединение;

5.Специална взривозащитена врата, силна устойчивост на натиск; И има функцията за самоосвобождаване от свръхналягане;

6. Когато вътрешната кухина е презаредена, оборудването може автоматично да затвори входа на азот и сух газ, за ​​да спести газ и да намали загубата на газ;

7. Задайте време за независима звукова и светлинна аларма.



Вакуумна система

Вакуумната система, предоставена от доставчика, може да отваря до три кухини едновременно за вакуумно изпомпване. Когато се достигне степента на вакуум, разклонителният вентил може да се затвори автоматично, преди да може да започне вакуумното изпомпване на други клонове

1. Максимален вакуум По-малко или равно на 10Pa (състояние на празен ход), единична камера от атмосферно налягане до 10Pa По-малко или равно на 10min (състояние на празен ход)

Скорост на изтичане на вакуум (състояние на празен ход на охладителя): затворете клапана след изпомпване до граничния вакуум, задръжте го за 1 час и абсолютната стойност на средното намаление на степента на вакуум е 100Pa По-малко или равно на 20Pa; Поддържайте абсолютната стойност на 24-часовото понижение на вакуума по-малко или равно на 500Pa (20Pa/h). Използване на една помпа с множество кухини за вакуумно изпомпване; Степента на вакуум без ограничение на натоварване е по-малка или равна на 10Pa, степента на вакуум е действителната зададена стойност на вакуума според изместването на изпомпвания обект се променя: високата степен на вакуум е зададена на 50-100 Pa (може да бъде ефективно отстраняване на водата) ; Контрол на нисък вакуум По-малко или равно на -20kPa (граница при обмен на азот).

2. Вакуумната система включва двустепенна вакуумна помпа и вакуумна тръба. Вакуумната помпа се доставя самостоятелно или от доставчика.

3. Вакуумният тръбопровод трябва да бъде потвърден съгласно действителния чертеж на договора, а вакуумният силфон трябва да бъде осигурен от доставчика на кратко разстояние според позицията между вакуумната помпа и фурната. Ако е необходим допълнителен вакуумен тръбопровод, той трябва да бъде потвърден предварително и да бъде определена строителната страна.



Мощност

- Захранване: 380V/ 50Hz, 3-фаза 5-жична система

- Обща мощност на една машина: 12KW

- Вакуумна система: 9KW

- Охладителна система: 4KW

- Тегло на оборудването: около 1650 кг



Условията за монтаж

Предната част на фурната не трябва да е на по-малко от 1500 мм от стената, а лявата и дясната задна страна не трябва да са на по-малко от 300 мм.



Условията на зоната за монтаж (осигурена от страна А) са следните:

Захранване: трифазен AC 380±38V, честота: 50±1Hz; Потребителят трябва да осигури отделен разпределителен превключвател и да отговаря за свързването на електрозахранването извън оборудването.

Въздушно налягане: налягане -0.5Mpa, тръба ￠8

Азот: налягането е {{0}}.1~ 0,2MPa, а тръбата за азот е ￠12 тръба



Консумация на електрическа енергия

Максимум По-малко или равно на 12KW/час (с изключение на вакуумна помпа и охладителна система)

равномерно време По-малко или равно на 3KW/час (с изключение на вакуумна помпа и охладителна система)



Екологични изисквания

Температура -5~35 градуса, влажност По-малка или равна на 40 процента

Наоколо няма запалим или експлозивен газ, течност или твърдо вещество

Избягвайте да печете запалими предмети, запалими газове и експлозивни вещества в кутията.
