Ултразвукова машина за месене

1

Тази ултразвукова машина за месене е подходяща за месене на цилиндрични клетки с няколко раздела (4680,4690).

(1) Ултразвуково месене на катодна пластина.

(2) Ултразвуково месене на аноден раздел.

(3) С висока ефективност и ниско вътрешно съпротивление, той е идеален избор за батерии с голям капацитет.

2

Генератор:

(1) Веригата използва международна усъвършенствана схема на регулатор на напрежението с пълен мост и е оптимизирана за постигане на постоянно изходно напрежение.

(2) Автоматично проследяване на честотата без ръчна настройка.

(3) Флуктуацията на напрежението може да работи в диапазона: 150-260V периодът на флуктуация не влияе на изходната мощност и работната честота.

(4) Той е достигнал международното техническо ниво на подобни продукти.

3

Ултразвукова преобразувателна система за месене:

(1) Машината е прецизна и стабилна.

(2) Фиксиран монтаж на фланец.

4

Разширена система за анализ ANSYS:

(1) Ултразвуковата система за обмен на енергия за изравняване на метала, усилващият прът и месещата горна акустична полюсна форма са стриктно проектирани и анализирани от международно признатия софтуер за крайни елементи ANSYS.

(2) Този метод за изпитване достига нивото на чуждестранни усъвършенствани колеги в ултразвуковия дизайн на матрици

5

Ултразвуков акустичен стълб нагоре и надолу (глава за месене),

(1) Строго подбрана вносна специална стомана, устойчивост на износване, устойчивост на висока температура, добра издръжливост, висока механична твърдост, малка деформация след термична обработка, така че консистенцията на ултразвуковата изходна честота е висока.

(2) Високочестотната механична амплитуда на изместване е голяма, силна и стабилна.

(3) Водеща международна професионална технология за термична обработка.

6

Ефект на месене:

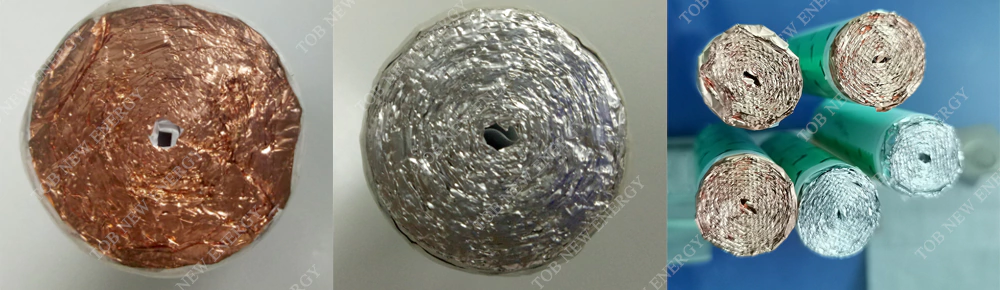

След месене повърхността е гладка, подходяща за лазерно изглаждане след процеса.

7

Състав на структурата на оборудването

(1) Машината за месене се състои главно от ултразвуков генератор, преобразувател, горен и долен акустичен стълб и др.

(2) Режимът на веригата приема тип акустичен стълб с висока мощност с пълен мост, който трябва да има стабилна производителност и силен изход.

(3) Горният и долният акустичен стълб са изработени от нови сплавни материали с добра устойчивост на износване.

8

(1) Захранване: монофазно 110VAC±10%.

(2) Източник на въздух: Налягане 0.4~1MPa, влажност под 48%, температура не по-висока от 45 градуса.

1

Всички компоненти са от метална конструкция.

2

За удобство на поддръжката и транспортирането на машината, има отделна структура.

3

Работното задвижване на оборудването е пневматично.

НЕ

Вещ

Посочете

1

Субстрат (дебелина)

（1）Катод: Алуминиево фолио 0.015-0.020 mm.

（2）Анод: Медно фолио 0.009-0.012 mm.

2

Клетъчен режим

Диаметърът на клетката е 29-31.5 mm, височината преди сплескването е 77,5 mm: Височината на сплескващата бобина е 67,5 mm, а и анодът, и катодът имат 5 mm непокрита площ. Анодът и катодът са алуминиево фолио.

3

Метод на сплескване

（Чертежът по-горе е само за справка, действителните изисквания на клиента имат предимство）

4

Дизайн на главата за месене

5

Месене

параметър

(1) Време за изглаждане: в рамките на 0.2-1S (регулируема програма 0-60S).

(2) Плоско налягане: 0.1MPa ~ 1MPa, регулируемо.

6

Месене

стандартен

(1) Внесени специални стоманени материали.

(2) Ултразвуковото сплескване съответства на стандарта на ултразвуковия акустичен принцип.

7

Монтаж на ултразвукова месене

платформа

(1) Ръчна работа с инструментална платформа

(2) Автоматичната линия осигурява само ултразвукова система за обмен на енергия и ултразвуков генератор, а инструменталната екипировка е проектирана от производителя според посоката и удобството на цялата линия.

8

Диапазон на регулиране на амплитудата

Полупериод 20~60um.

9

Трансдюсер

(1) Честотната разлика между всеки преобразувател е по-малка от 400Hz.

(2) Разлика в импеданса между всеки преобразувател По-малка или равна на 4Ω.

(3) Разлика в капацитета между преобразувателите По-голяма или равна на 30 MΩ.

10

Честотен параметър на електрическата мощност ()

Максимална входна мощност: 4000VA. (Регулируема мощност).

(1) Ултразвукова честота: 20KHZ. (Автоматично проследяване).

(2) Постоянна амплитуда, постоянно налягане, постоянен ток. (Амплитудата се регулира).

(3) Режим на изравняване: режим на време (контрол на програмата LOGO на Siemens).

11

Режим на управление на оборудването

(1) Ръчният мотор се управлява от сигнала на крачния превключвател.

(2) Поддържаща производствена линия за управление на сигнала на IO линия.

12

Способност за изглаждане и спецификация за приемане

(1) Сплескване на края на клетката

(2) Фиксирана квалифицирана ставка: 99,9%. Процентът на първо преминаване е 99,9%. Потребителят трябва да гарантира, че продуктите, процесите и материалите са последователни, че операторите са преминали професионално обучение от доставчика и че потребителят поддържа оборудването всяка седмица.

(3) Процесът е да се изравни ефектът, за да се изпълнят изискванията на производителя и да се осигури производственият капацитет като основен индекс.

(4) Операторът трябва да извършва ултразвуково изравняване всеки ден с по-прецизна работа, когато отделът за качество може да одобри масовото производство.

(5) Повреда на ултразвукова плоска глава и производство при вискозно състояние не принадлежат към обхвата на тази повреда.

13

Проектиран експлоатационен живот на оборудването

(1) Обща структура: ултразвуков генератор, ултразвукова преобразувателна система, ултразвуков нагоре и надолу акустичен стълб, пневматични компоненти, рамка, работна маса и др.; (Ръчен мотор с работна маса, без работна маса с производствена линия).

(2) Проектният срок на експлоатация на оборудването е 10 години. Срок на експлоатация 10 години Потребителят гарантира, че продуктите, процесите и материалите са последователни. Операторът ще получи професионално обучение от доставчика, а клиентът ще поддържа оборудването всяка седмица.

14

Изравняване на референтната картина онлайн

15

Комбинацията от машина за сплескване

1. Заявка за разполагане на устройство за отстраняване на прах (с машина за отстраняване на прах);

2. Батерията трябва да има референтно позициониране на крайната страна;

3. Приспособлението в контакт с батерията е неметално;

4. Захващане бързо и надеждно (без аксиално движение);

5. Само един комплект ултразвуково устройство (само изравняване на катодния електрод)

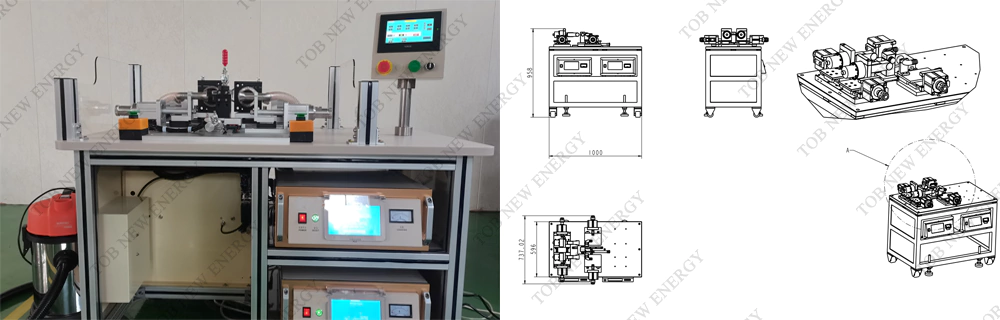

(2) Размер на генератора на машина за сплескване (дължина x ширина x височина):

Електрическа кутия: 520 мм 480 мм 390 мм; (Чертежите са приложени за конкретни монтажни размери).

(3) Размер на плоската глава (отгоре: дължина x ширина x височина):

420 mm x 295 mm x 473 mm (Приложени са чертежи за конкретни размери за монтаж).

16

Описание на метода на приемане

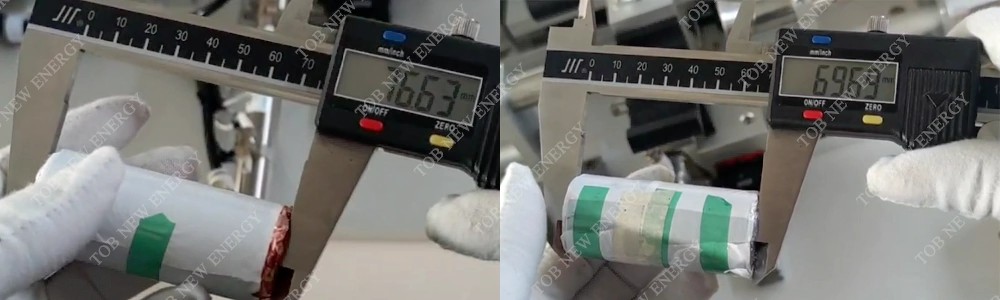

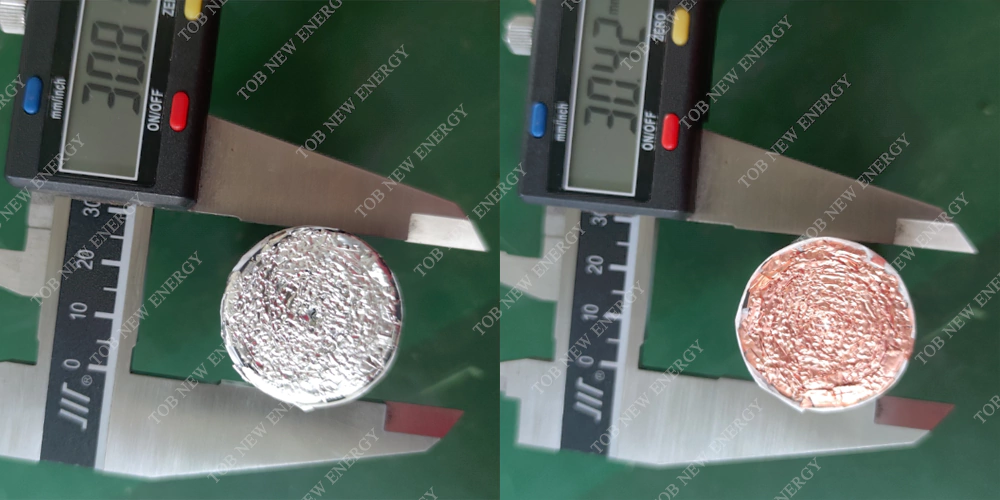

Ефектът от сплескването е показан на фигурата по-горе. Двата края са плоски и стегнати.
