Жабка за перовскитни слънчеви клетки



Тази жабка е подходяща за изследване и производство на перовскитни слънчеви клетки.



Кислороден индекс на водата:по-малко от 0.1 ppm

Степен на изтичане:0.001 обемен процент/ч



Модел:КУТИЯ ЗА РЪКАВИЦИ

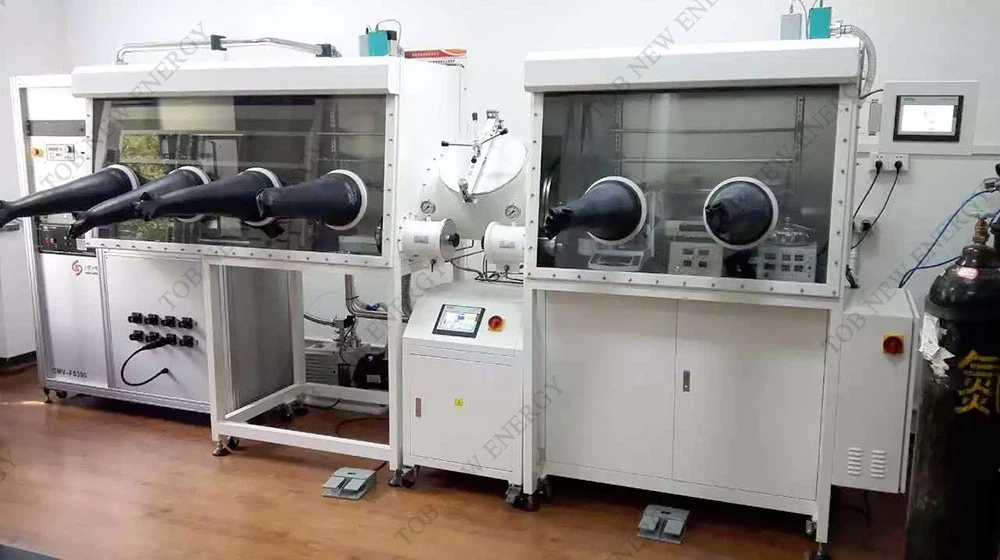

Това е компактна жабка, която свързва жабка с две станции с жабка с една станция чрез Т-образна преходна камера. Има едностранна работа, PLC управление и функции за работа със сензорен екран. Интегрирана единица за пречистване с една колона, вакуумна помпа, държач, един с ъглова работна повърхност и подвижен преден прозорец от безопасно стъкло и др.

При стандартни условия, тоест 20 градуса постоянна температура, стандартно атмосферно налягане, 99,999 процента инертен източник на въздух, кислородният индекс на водата е по-малък от 0,1 ppm.



Функция на жабката



---

Затворена циркулация

Инертният газ в жабката се затваря от циркулационния вентилатор и пречиствателя, за да се отстранят постоянно водата и кислорода.

Автоматично контролирана регенерация

Дехидратиращите и деоксигениращите материали могат да бъдат регенерирани, като процесът на регенериране се контролира от програмата.

Автоматично почистване

Изместването на въздуха в жабката се осъществява от автоматично контролиран почистващ клапан.

Контрол на налягането в резервоара

Налягането в жабката се контролира автоматично от PLC. Работното налягане може да се задава свободно в рамките на плюс /- 15mbar. Когато превиши плюс /- 16mbar, системата ще стартира автоматична защита.

Автоматично управление на вакуумна помпа

Вакуумната помпа трябва да се стартира автоматично, когато системата се нуждае от нея.



Главни компоненти

---

2 жабки от неръждаема стомана 304, киселинноустойчива, с дебелина 3 мм

2 малки вакуумни преходни камери от неръждаема стомана, диаметър 150 mm, дължина 300 mm, лява и дясна

1 голяма вакуумна Т-образна преходна камера, изработена от неръждаема стомана, диаметър 360 mm, дължина 700 mm, средна

1 малка вакуумна Т-образна преходна камера от неръждаема стомана, диаметър 150 mm, дължина 900 mm, средна

1 преден прозорец с 2 порта за ръкавици

1 преден прозорец с 4 порта за ръкавици

3 чифта ръкавици от бутилкаучук

2 комплекта осветителни системи

2 високоефективни циркулационни вентилатора

2 комплекта пречиствателни системи

2 вакуумни помпи

1 бързосменяем адсорбер за органични разтворители

2 комплекта PLC управление и операционна система със сензорен екран

Няколко глухи фланеца

2 вградени захранващи кабела

2 комплекта анализатори на вода

2 комплекта кислородни анализатори

2 комплекта ултра-чисти филтриращи системи

2 комплекта системи за контрол на температурата

2 скоби колела

2 крачни превключвателя



Източник на ключови компоненти

Вакуумна помпа: EDWARDS (UK)

Циркулационен вентилатор: DARGANG (Тайван)

Анализатор на вода: MICHELL (UK)

Анализатор на кислород: SOUTHLAND (САЩ)

Сензор за налягане: HALSTRUP-WALCHER (Германия)

Материал за пречистване: BASF, UOP (Германия, САЩ)

Бутилови ръкавици: NORTH/Guardian (САЩ)

PLC система за управление и сензорен екран: SIEMENS (Германия)

Манометър: WIKA (Германия)

Интегрирана седалка: MIKROUNA (по поръчка)



Технически показатели

---

(1) Кутия

Материал: неръждаема стомана 304, дебелина 3 мм

Вътрешна повърхност: шлифована неръждаема стомана

Външна повърхност: спрей боя, бяла

Номинален размер на кутия 1 Дължина: 1800 мм, Дълбочина: 750 мм, Височина: 900 мм

Номинален размер на кутия 2 Дължина: 1220 мм, Дълбочина: 750 мм, Височина: 900 мм

Лявата страна на кутията е вдлъбната и запазена за интерфейса на машината за нанасяне на покритие

Преден прозорец: Прозорец с фланец, отливка от една част, О-пръстен, вакуумно уплътнение, ултра-нисък процент на изтичане

Скосени прозорци, прозрачно закалено безопасно стъкло, дебелина 8 мм

Порт за ръкавици: материалът е алуминиева сплав, уплътнение с О-пръстен, лесна поддръжка и добро уплътняване

Ръкавици: Бутил, 8" диаметър. 32" дължина.

Филтър: 0.3 микрона габарит, 1 вход за газ и 1 изход за газ

Рафт: материал от неръждаема стомана, вграден 3 слоя

Осветление на шкафа: LED осветителни тела, монтирани над всяка стъклена витрина

Интерфейс: Няколко резервни интерфейса, DN 40 KF, 1 захранващ кабел в кутията (220V)



(2) Малка преходна камера

Размери 150 мм в диаметър, 300 мм дължина, 100 мм дължина в жабката

Материал: неръждаема стомана 304

Повърхност: Вътрешната повърхност е изчеткана, външната повърхност е боядисана (бяла)

Приложение

Врати: двойни врати (сини), закопчаване

Манометър: аналогов дисплей

Тава за кабина: неръждаема стомана 304

Управление: Ръчно управление на клапана



(3) Голяма Т-образна преходна камера

Размер: диаметър 360 мм, дължина 700 мм

Материал: неръждаема стомана 304

Повърхност: Вътрешната повърхност е изчеткана, външната повърхност е боядисана (бяла)

Приложение

Плъзгаща се тава: неръждаема стомана 304

Врати: три врати, анодизиран алуминиев материал, дебелина 10 мм, вертикално действие, с повдигащ механизъм

Манометър: аналогов дисплей

контрол

Автоматична работа със сензорен екран на електромагнитен клапан

функция

Свържете две жабки, пробата може да се прехвърли отляво надясно или от средата към двете страни



(4) Малка Т-образна преходна камера

Размери 150 мм в диаметър, 300 мм дължина, 100 мм дължина в жабката

Материал: неръждаема стомана 304

Повърхност: Вътрешната повърхност е изчеткана, външната повърхност е боядисана (бяла)

Приложение

Врати: три врати, копчета

Манометър: аналогов дисплей

Тава за кабина: неръждаема стомана 304

контрол

Ръчен вентил ръчно управление

функция

Свържете две жабки, пробата може да се прехвърли отляво надясно или от средата към двете страни



(5) Циркулационна система за пречистване на газ

Пречиствателна колона

Функция: херметична, обезводняваща, дезоксидираща

Материал на контейнера: неръждаема стомана 304

Материал за пречистване: меден катализатор: 5 кг, молекулно сито: 5 кг

Капацитет на пречистване: отстраняване на кислород: 60L, отстраняване на вода: 2Kg

Кислороден индекс на водата: по-малко от 0.1ppm



Кръвоносна система

Работен газ: азот, аргон

Капацитет на циркулация: вграден дебит на вентилатора от 90 m³/h, с инсталирано преобразуване на честотата



Регенерация

Работа: PLC автоматично контролира процеса на регенерация

Газ за регенерация: работен газ и смесен газ от водород (водород 5-10 процента)



Вакуумна помпа

Спецификации: 12m³/h, ротационна лопаткова помпа, с филтър за маслена мъгла, контрол на вибрациите на газ



Клапан

Главен вентил: DN 40 KF, електрически ъглов вентил

Контролен клапан: интегриран електромагнитен клапан (интегрирано седло на клапана от неръждаема стомана, единична колона е интегрирана за шест клапана)



(6) Система за управление

Функция: включително самодиагностика, самостартиране след прекъсване на захранването, с контрол на налягането и самоадаптивни функции; автоматичен контрол, контрол на цикъла, защита с парола; управлението на модула приема сензорен екран на Siemens PLC.

Контрол на налягането: контролирайте налягането на кутията и преходната кабина, работното налягане на кутията може да се задава свободно в рамките на плюс /- 15mbar и системата автоматично ще защити, когато надвиши плюс /- 16mbar ;

Крачен педал: контролирайте натиска на кутията, лесен за работа усилване и натиск



(7) Дисплейна система

Сензорният екран на Siemens PLC се използва за показване на работния статус, налягането на кутията, системните записи и др.



(8) Управление на вакуумна система

Вакуумна помпа, която може да се стартира ръчно или чрез PLC, с дебит от 12m³/h, която може да евакуира преходната камера и да поддържа баланса на налягането на тялото на кутията. Крайната степен на вакуум на вакуумната помпа е по-малка или равна на 2x10-1pa



Аксесоари за жабката

---



Воден анализатор

Диапазон на измерване: 0-1000ppm

Точност: 0.1ppm

Дисплей: Изходът на анализатора е свързан към PLC, стойността на откриване се показва на сензорния екран (PPM) и стойността на алармата може да бъде зададена

Използване на тънкослойна сонда от алуминиев оксид, ултрависока чувствителност, ултраширок обхват на откриване, бърза реакция.



Анализатор на кислород

Диапазон на измерване: 0-1000ppm

Точност: 0.1ppm

Дисплей: Изходът на анализатора е свързан към PLC, стойността на откриване се показва на сензорния екран (PPM) и стойността на алармата може да бъде зададена

Използване на електрохимични клетки, ултра-висока чувствителност, ултра-широк диапазон на откриване, бърз отговор



Адсорбер на органични разтворители

Размер: 238 мм в диаметър, 407 мм височина, материал: неръждаема стомана 304 с дебелина 3 мм, напълнена с 10 кг високоефективен активен адсорбционен материал, свързан към главния циркулационен тръбопровод, циркулиращият газ може първо да премине през адсорбера и абсорбират главно изпарения органичен газ. С байпасна система ръчното управление на клапана може да избере да отвори или затвори колоната за адсорбция на разтворителя и адсорбционният материал може да бъде заменен бързо и лесно. След смяна на активния въглен, адсорбционната колона може да се евакуира, за да се отстрани въздухът и да се избегне замърсяването на атмосферата с висока чистота в кутията.



Ultra Clean система за филтриране

Горната част на кутията е оборудвана със система за отстраняване на прах. След като газът премине през вентилатора за отстраняване на прах и високоефективния филтърен елемент за отстраняване на прах, може да се генерира ламинарен поток отгоре надолу и газът в кутията се изпраща обратно към системата за отстраняване на прах от дъното чрез циркулация. тръбопровод.

Чистота: Клас 10 (съгласно стандарт 209E на FED на САЩ), ISO4 (съгласно международния стандарт ISO14644-1)

Система за филтриране: високоефективен филтър клас H13 до ултра високоефективен филтър клас U15

Скорост на газовия поток: може да се контролира при 0.2-0.45m/s

Режим на управление: система за управление на вентилатора с регулируем обем на въздуха.

Оборудван с диференциален манометър: измерете разликата в налягането преди и след филтъра за прах. Когато разликата в налягането е по-голяма от определена стойност, филтърът за прах трябва да се смени.



Система за контрол на температурата

Интегриран в ултра-чиста система за филтриране

Приемете високоефективен ротационен компресор, топлообменник с висок коефициент на топлопреминаване, вентилатор с висок импеданс

Компресорът е тип разделен под за намаляване на вибрациите

Функция: Температурата в жабката може да се регулира и задава (работна температура 15-36 градуса);

Точност на дисплея: 1 градус

Номинална охлаждаща мощност: 1050W;

Мощност на охлаждане: 640W



Критерии за приемане:

При стандартни условия, 20 градуса постоянна температура, стандартно атмосферно налягане, 99,999 процента източник на инертен газ и работа в празна кутия, кислородният индекс на водата е по-малък от 0,1 ppm.
