24V15A Тестер за батерията на лаптоп компютър

Проект за индикатори

Индексен параметър

Входен волтаж

AC:220V ±10% / 50Hz

Входяща мощност

2400W

Коефициент на разделителна способност

AD:16 бита; DA:16 бита

Входен импеданс

По-голямо или равно на 1 MΩ

Волтаж

Изходен обхват на канал

Зареждане: 2.5V~24V

Разряд: 2.5V~24V

Прецизност

± 0.02% от диапазона

Стабилност

0.01%

Текущ

Изходен обхват на канал

Зареждане: 30mA~15A

Разряд: 30mA~15A

Прецизност

± 0.03% от диапазона

Стабилност

0.015%

Мощност

Едноканална изходна мощност

360W

стабилност

0.05%

време

Текущо време за реакция

Ток от 10% до 90% или 90% до 10% Време за реакция на хардуера<= 20ms

Стъпка времеви диапазон

1 до 65535 минути/работна стъпка

Поддръжка на формат за време 00:00:00 (чч: мм: сс)

Записване на данни

Състояние на запис на данни

Време Δt: （0.01s~60000s）

Напрежение ΔU:（5mV~24V）

Електричество ΔI: （5mA~15A）

Запишете честотата

100Hz

Зареждане

Режим на зареждане

Постоянен ток, постоянно напрежение, постоянен ток постоянно напрежение, постоянна мощност, постоянна мощност постоянно напрежение;

Състояние на прекъсване

Напрежение, ток, относително време, капацитет;

Освобождаване от отговорност

Модел на изпичане

Постоянен ток, постоянна мощност, постоянен ток и постоянно напрежение;

Състояние на прекъсване

Напрежение, ток, относително време, капацитет;

Тираж

Обхват на изпитване на цикъл

1 ~ 65535 пъти

Брой стъпки в един цикъл

255

Циклично влагане

Максимална поддръжка за 4 слоя вложени цикли, поддръжка за прескачане през цикъла към всяка работна стъпка;

Защитете

Защита на сигурността и защита при изключение

Защита на данните при изключване

Горна и долна граница на напрежението, горна и долна граница на тока, горна и долна граница на капацитета, горна и долна граница на енергията, защита на контролните параметри извън толеранса, защита от флуктуация на ток и напрежение, защита от наклон на напрежението, защита от забавяне, защита от спомагателно напрежение, спомагателна температура защита;

Хардуерна защита

Защита срещу обратна връзка, защита от пренапрежение на входа, защита от пренапрежение на изхода, защита от свръхток на входа, защита от свръхток на изхода, защита от прегряване, защита от претоварване, защита на изхода без товар;

Характеристики на канала

Използване на енергоспестяваща инверторна технология, енергия в локалния трансфер между канали, пестене на енергия и опазване на околната среда; Приемане на основна схема за управление на автомобилния клас, 200KHz високочестотно преобразуване, малки зърна и нисък шум;

Малък размер на оборудването, ниска консумация на енергия, ниска топлина;

Източникът на постоянен ток и източникът на постоянно напрежение приемат независима двойна затворена структура;

Системата приема интегриран дизайн, компютърът на устройството свързва тестовия сървър директно към интернет; Високоскоростно 100Hz вземане на проби;

1GB офлайн капацитет за съхранение за всеки канал;

Режим на управление на канала

Независим контрол

Вземане на проби за откриване на напрежение и ток

Четири проводна връзка

Шум

<80dB

Режим на комуникация на горния компютър

TCP/IP

Режим на извеждане на данни

EXCEL,TXT,ДИАГРАМА

Комуникационен интерфейс

Ethernet 100M

Брой канали на единица

8

Изисквания за работна среда

Проект за индикатори

Индексен параметър

Диапазон на работната температура

25 градуса ±10 градуса

Температурен диапазон на съхранение

0 градуса ~45 градуса

Диапазон на относителна влажност на работната среда

30% ~ 80% RH（Без кондензация）

Диапазон на относителна влажност на околната среда за съхранение

30% ~ 90% RH（Без кондензация）

Спецификации и размери на приспособлението

Проект за индикатори

Индексен параметър

Тип скоба

Изберете според нуждите на клиента

Размери на кутията за единица（Ш*Д*В）

500 * 480 * 86 (mm)

Размер на шкафа（Ш*Д*В）

606 * 800 * 1800 (mm)

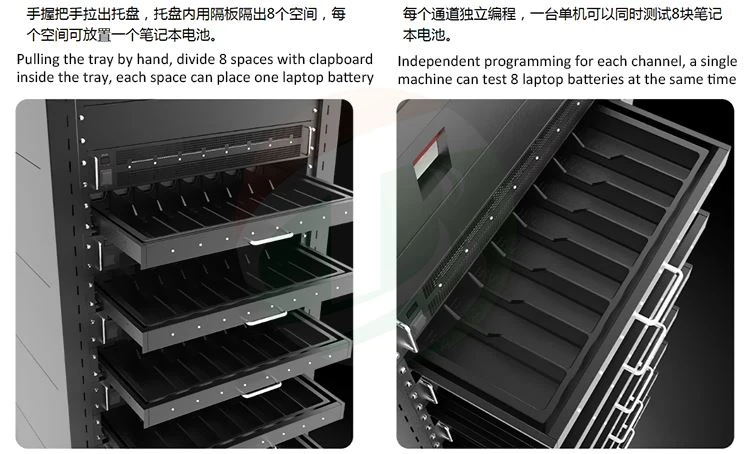

Снимка на оборудването (само за справка)

Характеристики на SMBUS

Проект за индикатори

Индексен параметър

Хардуерна съвместимост

Съвместим с SMBUS, I2C комуникационен протокол, поддържа 400KHz високоскоростен режим;

Софтуерна съвместимост

Съвместим със стандартната инструкция за информация в полето на спецификацията, дефинирана от SMART Battery Data Specification Revision 1.1. Потребителите могат да редактират DBC, за да поддържат различни протоколи на чип.

Честота на четене на данни

8CH независима работа, всеки канал може да бъде настроен да чете различен списък с параметри на SMBUS, всеки параметър може да избере динамично опресняване в реално време или да прочете веднъж, за да намали обитателя на автобуса;

Всички канали могат да се четат при зададената скорост на шината (100KHz ~ 400KHz) едновременно;

Той може да опреснява повече от 10 пъти в секунда, когато се четат само няколко параметъра във всеки канал.

Съхранение на променливи

Всеки тестов потребител може да дефинира свой собствен списък с променливи за запазване;

SMBUS променливите се съхраняват и записват синхронно с основните параметри на канала на устройството.
